Un chauffe-eau peut sembler simple : une cuve, deux arrivées d’eau, un groupe de sécurité et une alimentation électrique. Pourtant, un détail discret au niveau des raccordements conditionne souvent sa durée de vie : le raccord diélectrique. Lorsqu’un ballon en acier rencontre des canalisations en cuivre, l’eau peut créer un phénomène électrochimique lent, invisible au départ, mais redoutable avec les années.
Cette pièce peu coûteuse agit comme une séparation entre deux métaux qui ne vieillissent pas bien ensemble. Bien choisie, bien placée et serrée avec mesure, elle aide à éviter la corrosion près des filetages, les suintements et les fuites prématurées. Le geste n’a rien de spectaculaire, mais en plomberie comme en cuisine, ce sont souvent les bons fondamentaux qui font durer le travail.
| Peu de temps ? Voilà ce qu’il faut retenir : | Ce qu’il faut faire |
|---|---|
| ⚡ Protection essentielle | Le raccord diélectrique isole le cuivre de l’acier afin de limiter la corrosion galvanique autour du chauffe-eau. |
| 🔴 Priorité à l’eau chaude | Un raccord doit être posé sur la sortie d’eau chaude, généralement repérée par une bague rouge. |
| 🔵 Deux raccords avec du cuivre | Si l’arrivée froide et la sortie chaude sont en cuivre, deux pièces isolantes apportent une protection plus complète. |
| 🛠️ Pose sans forcer | Des joints propres, un serrage raisonnable et une vérification à sec après remise en eau évitent bien des ennuis. |

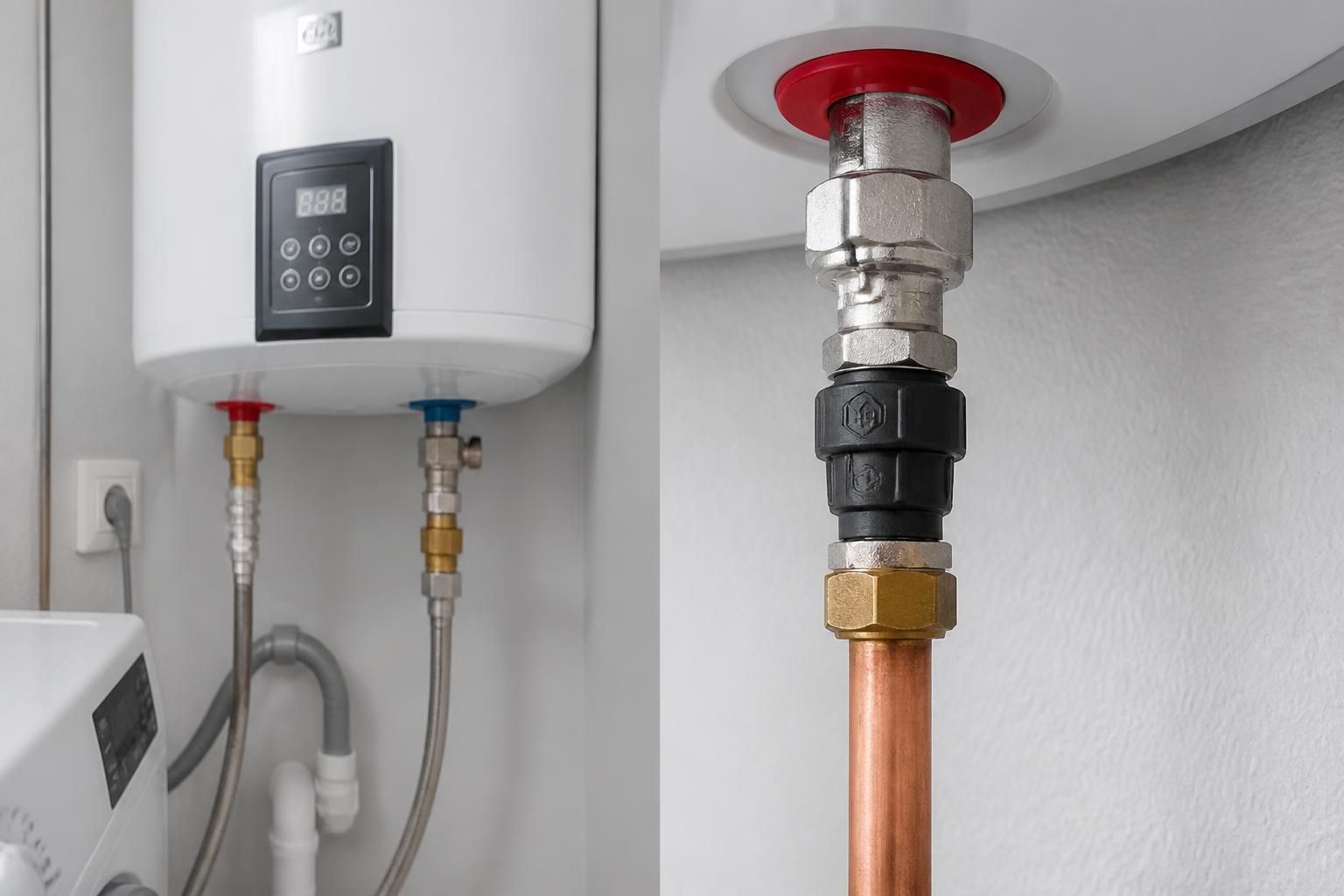

Raccord diélectrique de chauffe-eau : protéger la cuve contre la corrosion galvanique
Le raccord diélectrique, parfois appelé RID, est une pièce de jonction qui assure une fonction très précise : empêcher le contact électrique continu entre deux métaux différents. Il ressemble à un raccord classique, mais comporte une bague isolante, souvent conçue en polymère résistant à la chaleur et à l’eau sanitaire. Cette petite séparation coupe le chemin emprunté par les courants électrochimiques.
Le problème survient fréquemment dans les logements équipés de canalisations en cuivre. Si un tube cuivre est vissé directement sur la sortie acier d’un chauffe-eau, l’eau présente dans le réseau peut devenir conductrice. Les deux métaux constituent alors une sorte de pile miniature. Le phénomène est lent, mais la réaction attaque progressivement les parties les plus fragiles : filetages, écrous, tubulures et zones situées juste à la sortie de cuve.
Il ne s’agit pas d’un défaut électrique de la maison, ni d’une panne liée au tableau. Même dans une installation parfaitement protégée, le simple voisinage de l’eau, du cuivre et de l’acier suffit à créer les conditions d’une corrosion galvanique. L’eau chaude accélère parfois le processus, car les cycles de température et de pression sollicitent encore davantage les raccordements.
Pourquoi le cuivre et l’acier demandent une séparation
Le cuivre reste très présent dans les maisons anciennes, les appartements rénovés et les installations réalisées avec soin il y a plusieurs décennies. C’est un matériau durable, recyclable et fiable lorsqu’il est utilisé dans un réseau homogène. L’acier, lui, compose notamment les raccords et les éléments métalliques d’un ballon d’eau chaude. Leur association directe n’est pas forcément visible au premier regard, mais elle peut devenir problématique avec le temps.
Camille, propriétaire d’un appartement rénové, remplace son ancien ballon installé dans une buanderie étroite. Le nouveau chauffe-eau est correctement fixé, le groupe de sécurité est neuf et l’eau chaude arrive rapidement au robinet. Pourtant, si les deux tuyaux cuivre sont branchés sans raccord isolant sur les sorties métalliques du ballon, la pose comporte une faiblesse. Quelques années plus tard, une auréole orange autour d’un filetage peut devenir le premier signe d’un problème qui aurait été évitable.
Les signaux d’alerte sont parfois discrets : une trace brunâtre, un dépôt vert-de-gris sur le cuivre, une humidité persistante sous un écrou ou une goutte qui revient après avoir été essuyée. Ces marques ne signifient pas automatiquement que la cuve est percée, mais elles méritent une vérification. Attendre une fuite franche est rarement une bonne idée, surtout lorsqu’un ballon est caché dans un placard, au-dessus d’un meuble ou près d’un parquet.
- 🔍 Le raccord limite l’électrolyse entre le réseau cuivre et les éléments acier du ballon.
- 🧰 Il protège les filetages, souvent les premiers touchés par l’oxydation.
- 💧 Il réduit le risque de fuite précoce au niveau des jonctions.
- 📄 Il aide à respecter les préconisations du fabricant, importantes en cas de demande de garantie.
Un chauffe-eau peut couramment fonctionner autour de dix à douze ans, selon la dureté de l’eau, l’entretien, la qualité de la cuve et les habitudes du foyer. Sans protection adaptée contre l’effet pile, une corrosion localisée peut cependant réduire cette durée. Le raccord n’améliore pas miraculeusement l’appareil : il lui permet simplement de vieillir dans des conditions normales.
Un ou deux raccords diélectriques sur chauffe-eau : choisir selon les tuyaux
La question revient souvent au moment de remplacer un ballon : faut-il installer un raccord diélectrique seulement sur l’eau chaude, ou en prévoir deux ? La réponse dépend du matériau réellement présent de chaque côté du chauffe-eau. Il vaut mieux observer calmement les tuyaux que reproduire un montage vu sur un autre chantier.
La sortie d’eau chaude est la priorité. Elle se reconnaît généralement à son repère rouge et reçoit très souvent le raccord fourni avec un appareil neuf. Cette pièce se visse directement sur la sortie du ballon, avant la liaison avec le réseau de distribution. Lorsqu’un tube cuivre vient ensuite, l’isolation est indispensable pour éviter le contact direct cuivre-acier.
Sur une installation entièrement réalisée en cuivre, la solution la plus protectrice consiste à poser deux raccords : un côté eau chaude et un autre côté eau froide. Le second se place directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité est ensuite monté sur cette pièce. Cet ordre n’est pas un détail : si le raccord est installé après le groupe, la partie métallique située entre la cuve et le groupe reste exposée.
| Type de réseau | Configuration conseillée | Raison pratique |
|---|---|---|
| 🟠Cuivre sur arrivée froide et sortie chaude | 2 raccords diélectriques | Le ballon est isolé sur ses deux connexions métalliques. |
| ⚪ PER ou multicouche avec liaison plastique | 1 raccord sur l’eau chaude | Le matériau plastique apporte déjà une rupture électrique sur une partie du circuit. |
| 🔩 Groupe de sécurité inox côté arrivée froide | 1 raccord peut suffire | L’inox réduit le risque d’association défavorable avec l’acier à cette jonction. |
| ⚫ Réseau homogène en acier galvanisé | À vérifier selon le montage | Le risque cuivre-acier est absent ou fortement réduit, mais chaque installation mérite un contrôle. |
Identifier les matériaux avant de commander les raccords
Un diagnostic visuel prend peu de temps. Le cuivre affiche une teinte brun-orangé caractéristique. Le PER est souvent souple et gainé, tandis que le multicouche peut être blanc, gris ou recouvert d’une gaine. L’acier galvanisé présente une surface grise. Les flexibles tressés, eux, ont une enveloppe inox mais ne sont pas automatiquement isolants : leur composition interne doit être vérifiée.
Un mitigeur thermostatique ne change pas cette logique. Il protège contre les brûlures en mélangeant eau chaude et eau froide, ce qui est précieux dans une salle de bains familiale. En revanche, il ne modifie pas les métaux présents autour du chauffe-eau. Pour choisir un ou deux raccords, il faut regarder les matériaux et l’ordre de montage, pas le type de robinetterie installé plus loin dans le logement.
Dans une rénovation, les surprises sont fréquentes. Il arrive qu’un tube cuivre disparaisse derrière une cloison puis rejoigne un flexible, ou qu’un ancien raccord en laiton soit dissimulé derrière un groupe de sécurité. Une photo nette des deux sorties du ballon, prise avant achat des accessoires, permet à un plombier chauffagiste de confirmer le montage. Cette précaution évite l’aller-retour au magasin et, surtout, le bricolage de dernière minute.
Deux raccords ne sont pas nécessaires dans tous les cas, mais ils restent le choix le plus rassurant lorsqu’un réseau cuivre rejoint directement les deux raccordements du ballon. La règle est simple : isoler ce qui doit l’être, sans empiler des accessoires inutiles.
Installer un raccord diélectrique de chauffe-eau sans créer de fuite
La pose d’un raccord diélectrique demande peu d’outils, mais elle exige de la méthode. La première règle est non négociable : couper l’alimentation électrique au tableau avant toute intervention. Un chauffe-eau ne doit jamais être alimenté tant que sa cuve n’est pas entièrement remplie. Une résistance mise sous tension à sec peut être endommagée presque immédiatement.
Ensuite, il faut fermer l’arrivée d’eau générale ou la vanne dédiée au ballon. L’ouverture d’un robinet d’eau chaude permet de relâcher la pression présente dans le circuit. Pour un appareil déjà en service, une vidange partielle ou complète peut être nécessaire selon l’intervention. Sur un ballon neuf, la séquence est plus simple, mais le contrôle final reste exactement le même.
Les Ă©tapes pour un montage propre et durable
- 🔌 Couper le courant du chauffe-eau au disjoncteur concerné.
- 🚰 Fermer l’arrivée d’eau et ouvrir un robinet d’eau chaude afin de supprimer la pression résiduelle.
- 🧽 Nettoyer soigneusement les filetages : retirer l’ancienne filasse, les résidus de ruban et les traces d’oxydation.
- 🔵 Visser le raccord prévu côté froid directement sur l’entrée bleue, puis installer le groupe de sécurité.
- 🔴 Poser le raccord côté chaud sur la sortie rouge avant de raccorder le réseau d’eau chaude.
- 🔧 Serrer avec une clé adaptée, sans écraser ou déformer la partie isolante.
- 💦 Remettre l’eau, purger l’air aux robinets et vérifier chaque jonction avec un chiffon sec.
- ⚡ Rétablir le courant seulement quand la cuve est pleine et que l’eau chaude coule régulièrement.
Les joints toriques livrés avec certains raccords assurent l’étanchéité des assemblages prévus pour eux. Ils doivent être propres, non pincés et bien positionnés. Un joint écrasé, durci ou fendu doit être remplacé. Chercher à compenser un joint fatigué par un serrage excessif ne fait que déplacer le problème.
La filasse de lin, associée à une pâte adaptée à l’eau sanitaire, reste une solution éprouvée pour les filetages qui le nécessitent. Le ruban PTFE, souvent appelé téflon, peut également convenir. Il doit être appliqué dans le sens du vissage afin de ne pas se dérouler pendant le serrage. En revanche, il ne faut pas en ajouter partout par réflexe : sur un montage prévu avec joint plat ou joint torique, l’étanchéité vient avant tout de ce joint.
Le serrage mérite une attention particulière. Une pince multiprise utilisée brutalement peut marquer la pièce, abîmer sa bague interne ou créer une contrainte inutile. Une clé plate de la bonne dimension offre un geste plus régulier. Le bon serrage est ferme, mais raisonnable : une pièce correctement ajustée ne doit ni tourner librement, ni être forcée jusqu’à la déformation.
Après la remise en eau, l’air s’évacue progressivement par les robinets d’eau chaude. Un débit irrégulier durant quelques instants est normal. En revanche, une goutte persistante, une humidité qui revient après séchage ou un suintement au niveau du filetage imposent de reprendre le montage avant de remettre l’électricité.
Dans un appartement où le ballon est installé au-dessus d’un meuble de cuisine, cette vérification est essentielle. Une fuite lente peut passer inaperçue pendant des semaines, gonfler des panneaux de bois et abîmer le plafond voisin. Une pose réussie se reconnaît à une chose simple : tout est sec avant le retour du courant.
Raccord diélectrique ou flexible inox : choisir une liaison fiable pour le ballon
Le raccord diélectrique rigide n’est pas la seule pièce rencontrée près d’un chauffe-eau. Les flexibles tressés en inox sont courants, notamment lorsque les sorties murales et celles du ballon ne sont pas parfaitement alignées. Leur souplesse facilite une installation dans un placard étroit, une buanderie chargée ou un espace technique peu accessible.
Il faut toutefois éviter un raccourci très répandu : un flexible inox n’est pas automatiquement un raccord diélectrique. Certains modèles possèdent un tube intérieur en matériau non conducteur, comme un polymère adapté à l’eau potable. D’autres conservent une continuité métallique par leurs embouts ou leur conception. La fiche produit et les recommandations du fabricant doivent donc être lues attentivement.
Quand privilégier un raccord rigide
Une liaison rigide bien alignée est souvent la solution la plus pérenne. Elle reste nette, visible, stable et facile à contrôler. Un raccord diélectrique de bonne qualité peut accompagner le chauffe-eau durant toute sa durée de service, souvent entre dix et quinze ans. Au remplacement du ballon, le plus prudent consiste néanmoins à repartir avec des raccords et des joints neufs.
Le flexible sanitaire a toute sa place lorsqu’il répond à une contrainte concrète. Il peut compenser un léger défaut d’axe, faciliter le démontage futur ou éviter de reprendre une canalisation rigide. Il doit être certifié pour l’eau chaude sanitaire, installé sans torsion et choisi à la bonne longueur. Un flexible trop court travaille sous contrainte ; un modèle trop long forme des boucles inutiles, moins propres et moins faciles à surveiller.
- 🧱 Raccord rigide : idéal pour une installation fixe, droite et durable.
- 🪢 Flexible sanitaire certifié : utile lorsque l’alignement est difficile ou l’accès limité.
- 👀 Raccord visible : indispensable pour repérer un début de fuite avant le dégât des eaux.
- 📏 Longueur adaptée : évite la traction, les coudes serrés et les efforts inutiles sur les écrous.
Dans le cas de Camille, le ballon se trouve sous un escalier, derrière une porte légère. Un flexible peut sembler pratique pour contourner une petite contrainte de positionnement. Mais si ce flexible est coincé derrière un habillage fixe, plié ou impossible à inspecter, la facilité du jour devient le problème de demain. Une installation fiable doit toujours rester démontable et contrôlable.
Le raccord diélectrique ne protège pas contre tout. Il ne traite pas le calcaire et ne remplace ni un groupe de sécurité conforme, ni une évacuation correcte, ni une alimentation électrique protégée. Dans une région où l’eau est dure, l’entartrage peut affecter la résistance et réduire les performances du ballon. Une résistance stéatite, protégée par un fourreau, est alors souvent plus adaptée qu’une résistance blindée directement au contact de l’eau.
La corrosion galvanique et le tartre sont deux problèmes différents. L’un dépend des métaux en contact, l’autre de la qualité de l’eau. Les confondre conduit à acheter le mauvais équipement. Le bon montage ne multiplie pas les accessoires : il place chaque élément utile à l’endroit où il apporte une vraie protection.
Contrôler le raccordement diélectrique pour éviter les dégâts des eaux
L’absence de raccord diélectrique ne provoque généralement pas une panne le lendemain de l’installation. Le chauffe-eau produit de l’eau chaude, le groupe de sécurité évacue normalement et tout paraît fonctionner. C’est justement ce caractère discret qui rend la corrosion électrochimique trompeuse. Elle travaille lentement, parfois pendant plusieurs hivers, avant de laisser apparaître ses marques.
Un contrôle régulier permet d’agir avant que le problème ne s’aggrave. Une fois par an, idéalement au même moment que la vérification du groupe de sécurité, il suffit d’ouvrir le placard ou le local technique. Un chiffon sec passé autour des raccords révèle rapidement une humidité anormale. Il faut aussi observer l’évacuation, les écrous et les tubes situés juste au-dessus du ballon.
Les signes qui doivent faire réagir
Une coloration orange ou brunâtre près d’un raccord mérite de l’attention. Il en va de même pour un dépôt blanchâtre, un vert-de-gris sur le cuivre, une odeur métallique dans un placard ou une auréole récurrente sous la cuve. Ces indices ne désignent pas toujours la même cause, mais ils indiquent qu’une inspection sérieuse est nécessaire.
Une fuite de chauffe-eau peut abîmer bien plus que l’appareil lui-même. Dans une maison, elle peut humidifier une cloison, un sol stratifié ou une isolation. En appartement, elle peut atteindre le plafond du voisin. Le coût d’un raccord isolant neuf reste sans commune mesure avec les conséquences d’une fuite passée inaperçue dans un espace fermé.
Il est utile de conserver la facture du chauffe-eau, la référence des accessoires employés et quelques photographies de l’installation une fois terminée. En cas de panne, de demande de garantie ou d’intervention d’un artisan, ces éléments facilitent le diagnostic. Les fabricants indiquent souvent des conditions de pose précises ; un montage conforme évite les discussions inutiles.
Camille a pris l’habitude de vérifier son ballon au début de l’automne. Elle ouvre la porte du placard, actionne le groupe de sécurité selon les indications de sa notice, regarde les deux raccordements et s’assure qu’aucune goutte ne revient après séchage. Ce rituel prend quelques minutes. Il protège une zone que personne ne regarde au quotidien, mais où une fuite pourrait rester cachée longtemps.
Si un raccord est très oxydé, déformé ou difficile à identifier, mieux vaut faire intervenir un plombier chauffagiste. Le professionnel pourra vérifier les matériaux, l’état de la cuve, le groupe de sécurité et la cohérence globale du réseau. Une réparation faite assez tôt se limite souvent à une pièce et à quelques joints ; trop tard, elle peut imposer le remplacement complet du ballon.
Avant de refermer un coffrage ou la porte d’un placard, garde ce réflexe simple : les raccords doivent rester visibles, accessibles et parfaitement secs.
Où placer le raccord diélectrique sur l’arrivée d’eau froide ?
Lorsqu’un second raccord est nécessaire, il se visse directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité vient ensuite sur ce raccord afin de séparer la cuve du groupe et de la tuyauterie, surtout si le réseau est en cuivre.
Un seul raccord diélectrique suffit-il pour un chauffe-eau ?
Un raccord sur la sortie d’eau chaude constitue le minimum habituel. Avec une arrivée et une sortie en cuivre, deux raccords sont recommandés. Un seul peut suffire côté froid si le groupe est en inox ou si la liaison est naturellement isolante, par exemple en PER ou multicouche.
Le raccord diélectrique empêche-t-il le calcaire dans le ballon ?
Non. Il limite la corrosion galvanique entre métaux différents, mais n’agit pas sur le tartre. En eau dure, une résistance stéatite et un entretien adapté répondent mieux au problème d’entartrage.
Combien de temps dure un raccord diélectrique ?
Un modèle de qualité peut durer environ dix à quinze ans. Lors du remplacement du chauffe-eau, installer des raccords et des joints neufs reste une précaution simple pour repartir sur une étanchéité et une isolation fiables.
